Part 2 終於來了~

上一篇有提到花了很多時間利用SHERLINE零件改的Z軸, 使用後相當不滿意,

只好又去買了Z軸的二手零件來重新做一個,

為了便宜, 這次的滾珠螺桿是1202的, 後來還是換掉了.

這是Z軸螺桿的支架製作情形

把幾年前從美國買回來的鋁擠型切了一段來用, 寬度剛剛好

本來很煩惱的步進馬達固定的問題, 不小心讓我找到好方法:

利用三個步進馬達,拆下機身當做步進馬達的固定架,

格友一定會問: 本錢這麼粗喔~

還好啦, 這是不用錢的, 哈, 說個小故事:

話說三年前在淘寶買了六個二手的57步進馬達, 直接寄台灣,

結果卡在大陸海關, 賣家不知道怎麼辦,

剛好我要去北京出差, 賣家就再寄六個給我,

沒想到回台灣後, 又收到六個,

這個故事告訴我們, 大陸人民和政府的關係不是我們能想像的

或許二手的折機品利潤真的很高吧

後來聽說馬達之類的商品不能空運到台灣了.

這是第一次組裝的樣子, 還有很多要改的.

我在SHERLINE主軸座的地方加強了很多鋼塊,

想把變形的問題降到最低.

這兩張就很清楚說明Z軸如何固定到架子上.

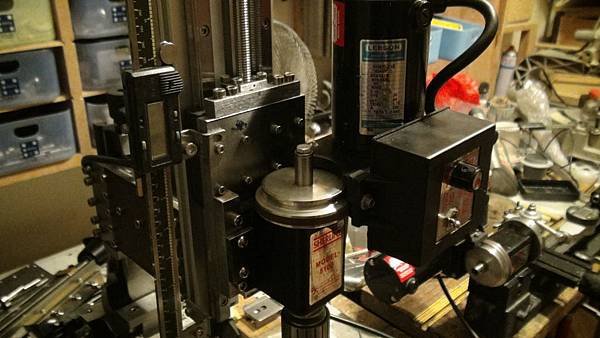

這是Z軸完成樣子, 下面還是用SHERLINE銑床XY台面撐著用.

這是近照.

因為很不順, 裡面的珠子都破掉了, 可能受力超過極限了.

又去買了一支1402的螺桿, 把1202換掉,

接下來開始做X軸的台面.

本來台面是買了13MM*200MM*500MM加上3條 13MM*60MM*500MM的中碳鋼來做,

做好後發現太重了,

只好去泰山一家鋁材行, 買了一些鋁擠型,

改用10MM*180MM*500MM的鋁板+兩片90MM的鋁擠型(500MM長)來製作.

利用高度規來畫線, 如果這一台做好以後, 畫線的工作可能會減少很多.

克難鑽孔法.

這兩張是X軸台面背面的固定情形及X軸固定板的樣子.

這是X軸步進馬達固定架, 及8MM對8MM的聯軸器.

X軸完成正面.

X軸背面

再來就是Y軸的安裝, 上篇有提過校對平行度的問題, 再做一次. 這次用槓桿千分表.

原來這大鋁板四邊的平直度不是想像中的直, 當然也有可能是直線滑軌的問題.

先不管了, 反正1條內了, 再想下去就沒完沒了.

終於看到Y軸的樣子

做了三個SHERLINE LIKE的手輪, 順便滾花, 只有這個滾得好看, 另兩個就...

架上X軸, 樣子出來了.

安裝XY軸300MM的數位卡尺.

三個顯示器只有兩個變壓器, 沒關係, 有空再來處理.

各軸的回差大概有1條左右, 我想做木工是夠用啦.

完成~

SHERLINE銑床也要退休了.

裝上精密虎鉗, 變小了, 哈

接下來就是要處理CNC控制的部份, 自己加油~
