欠SKIPPY大的文總是要還的, 就先寫這一篇簡單的

這是篇回憶文, 去年五月做的, 但都沒有PO, 拍謝



有LEIGH JIG或榫板要做指接榫或燕尾榫的同好都一定會用的路達導環,

利用它靠在指板或榫板上, 就可以銑出期望的路徑形狀

但如果沒有套環和路達刀沒有同心的話, 就會有"杯具"..     是悲劇產生.

SKIPPY大一定有深刻的印象.



找一支比路達刀柄大一點的鐵料,


我剛好有一支公司壞掉的抽風機馬達主軸

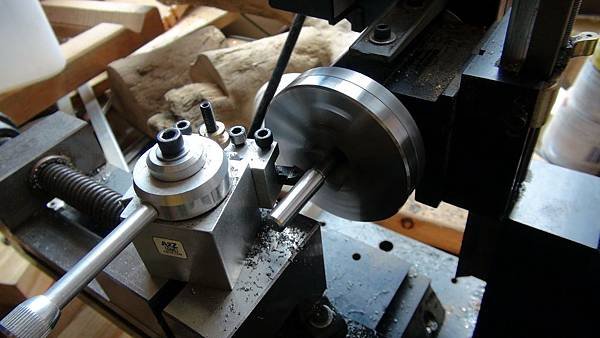

利用SHERLINE 銑床一頭車1/2英吋, 另一頭車出比環的內徑小兩條左右的直徑

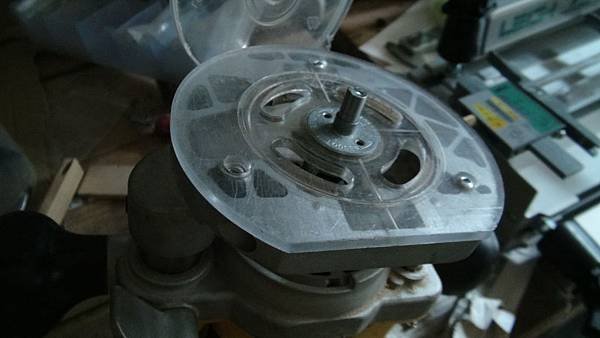

這一台是618大黃機, 加LEIGH 的e-bush環,

先放鬆三顆固定的螺絲,

再把車好的軸鎖在ROUTER上,

加上環後, 再輕輕地上緊螺絲, 不要鎖死

用手轉馬達的夾頭, 如果感覺到有磨擦到環,

就輕敲底座, 直到完全沒有磨擦的感覺後,再上緊三顆螺絲

這樣就"可能"大功告成了

"可能"????

如果環的精度是OK的話, 就沒問題, 但如果是用LEIGH的e-bush的話

那就還有另一個工作等待我們去解決.

下一篇再來說明一下我的做法.
