幾年前買了兩台 Leigh jig D4 和 D4R, 使用起來不是很方便, 其中它的活動指板標示尺實在看不懂,

常常在"Trail & Error"中浪費了許多時間和木材.

當時也測量了這兩台的精度, 發現問題很多, 尤其是每組對稱的零件尺寸居然都不對稱,

是不是鋁鑄的零件誤差太多還是LEIGH 這公司不用心就不得而知了, 反正精進這治具的功能還是要靠自己.



剛好同事 donna "又"訂了四張小方櫃, 16個榫接如果沒有把這治具搞定,

加工起來真是不放心.

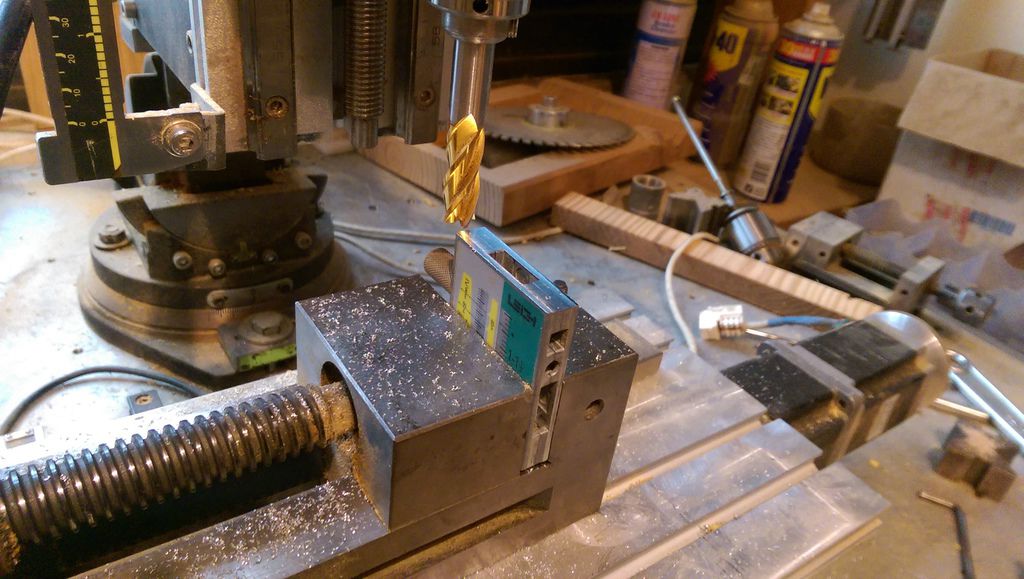

首先從兩個指板定位器開始修整, 確保兩個指板的尺寸一致.

Leigh Jig 製榫機專用游標卡尺-0.jpg

在來就是問題很大的 L型支架, 這是D4的, D4R一樣都不長度不一的問題,

以垂直固定面為基準, 找一支長的車刀當延伸線, 左右測出約有0,6mm的長度差,



Leigh Jig 製榫機專用游標卡尺-1.jpg

一樣上銑床修整, 把端面銑平, 務必使兩端面一樣, 方便日後調整兩邊時就不用考慮差異值.

D4和D4R那一款比較好呢? 我覺得各有優缺點,

D4的優點有幾點:

1. 木板固定處經改良後, 可以得到很長的依靠面, 在安裝木板時比較有信心, D4R是CNC一體成型的, 比較短,

2. L型支架比較長, 要裝集塵配件不用換支架.

3. 配件有一方型長條是金屬的, D4R是塑膠製的

4. EBAY的價錢比D4R便宜很多, 沒人搶.

D4R 或 D4R PRO的優點有幾點:

1. 一體成型的主體, 看起來很優

2. 夾具的基準面有CNC銑刀痕, 木板不易滑落

3. 可以做一次完成的半隱榫

4..... 還有很多..., 但對於本次討論的主題無關



登登... 主角上場了

Leigh Jig 製榫機專用游標卡尺-2.jpg

這是特別為8度角的 LEIGH JIG的製榫機製作的卡尺,

生產過程由於太過血腥, 就不上圖了

先調整好要的燕尾榫間距,

Leigh Jig 製榫機專用游標卡尺-3.jpg

再把指模反轉過來, 直接銑完第一排燕尾榫

Leigh Jig 製榫機專用游標卡尺-4.jpg



利用它測量燕尾底部的尺寸,

它有兩階測量的部份,

小的用於小燕尾刀,

另一個可以有大接觸面可以測量大小燕尾刀或大跨距的燕尾榫

測量後先歸零,

Leigh Jig 製榫機專用游標卡尺-5.jpg

再加上該卡尺特定的"固定尺寸"後就是另一個榫頭的大小.

Leigh Jig 製榫機專用游標卡尺-11.jpg

我做了另一把才方便測量出那個神密的固定尺寸.

再歸零一次後, 得到最終要完成榫頭的尺寸,

Leigh Jig 製榫機專用游標卡尺-6.jpg

這時再把指模反轉過來, 銑出第一個榫頭

比原定的尺寸大了0.71mm,

經過計算得知要調整指板左右兩邊各再往前2.53mm

這時調整後, 直接銑完全部的榫頭後

Leigh Jig 製榫機專用游標卡尺-7.jpg

Leigh Jig 製榫機專用游標卡尺-8.jpg

太神奇了, 完全無縫!

一鼔作氣把四個小櫃子做好,

Leigh Jig 製榫機專用游標卡尺-9.jpg

Leigh Jig 製榫機專用游標卡尺-10.jpg

周日看到donna開心的笑容, 應該有滿意才對.





















沒事才做木工 發表在 痞客邦 留言(0) 人氣()

本來要放棄痞客邦, 改用Facebook, 但Facebook實在太難寫文章了, 還是乖乖地留在這裡, Facebook 就當做生活雜記.

年初有網友想要請我幫他做一張小型圓鋸桌, 這種找自己麻煩的事一概推掉, 哪有那個美國時間, 做到民國100年也做不完~什麼? 已經104年了喔?

後來才發現他算是我的學弟, 住家裡附近, 電子科的, 所以想說可以交換一下專長, 讓他幫我設計一個馬達暖起動的裝置, 以改善我那一台圓鋸桌啟動時的震動問題. 就答應幫他做一台小小的.


今年4月時先去買一片650MM X 550MM, 20MM厚的電木板當桌面, 順便也買了幾片電木以後當備料.

沒事才做木工 發表在 痞客邦 留言(0) 人氣()

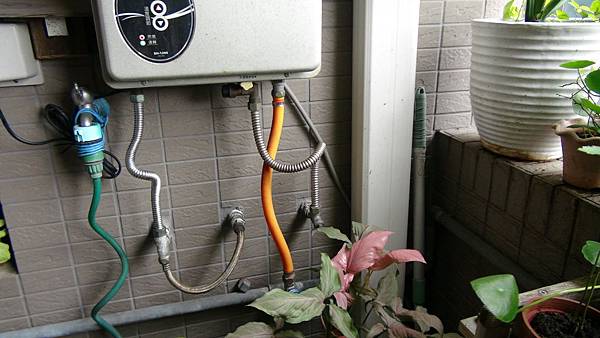

上個月天然瓦斯公司浱員到家裡來檢查管線,

我在上班就接到老媽打電話說瓦斯公司的人有事找我,

我接了電話一聽, 心理早就有數了:

沒事才做木工 發表在 痞客邦 留言(7) 人氣()

Part 2 終於來了~

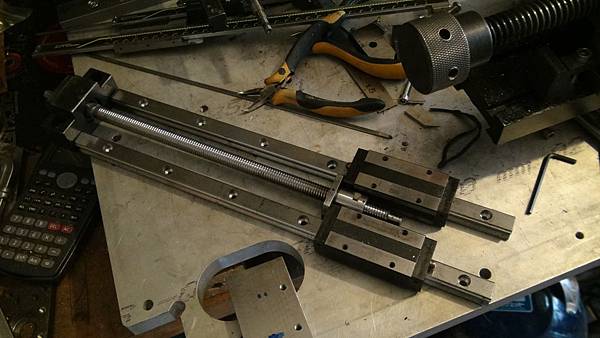

上一篇有提到花了很多時間利用SHERLINE零件改的Z軸, 使用後相當不滿意,

只好又去買了Z軸的二手零件來重新做一個,

CNC銑床 DIY-2-01.JPG

沒事才做木工 發表在 痞客邦 留言(13) 人氣()

用了一兩年的SHERLINE銑床覺得不太夠用, 加工面積和鋼性是個大問題, 但最大的問題是調校十分困難, 主軸的垂直度或水平要調整真的是很難, 再加上鋼性不足, 什麼時候"走精"了都不知道, 常常工件銑好了, 結果慘不忍睹.

兩個月前寫了一篇"大鋁板專用鑽台", 就是要做這一台銑床的前置作業, 不過由於時間不多加上技術不佳, 搞到現在才做一半左右,昨天和JONES大LINE了一下, 了解了報馬仔大的事倩, 深深體會人生無常, 就先PO做好的部份, 交代一下這幾個星期的進度, 不然要等完成可能...嗯, "人生無常"

我沒有畫設計圖的習慣, 所以會想到哪就做到哪, 大部份都是非專業的考量, 如果發現有缺失一定是我的問題, 請大家要體諒.

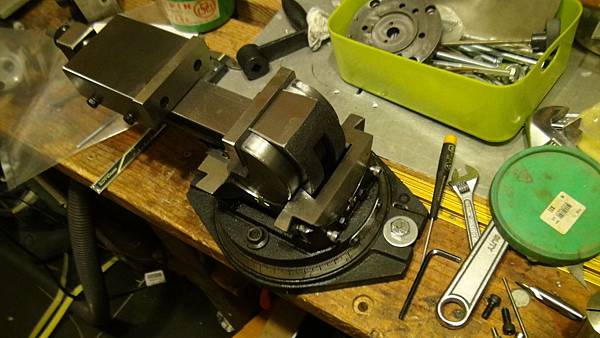

由於最想解決調整的問題, 本來是想用分度盤來做精密調整的,

DIY CNC銑床-1-0.JPG

沒事才做木工 發表在 痞客邦 留言(6) 人氣()

為了搞定LEIGH JIG D4指模的問題

又去標了一台LEIGH JIG D4R, 看來是沒什麼操的

1. 指模比對.JPG

把D4 和 D4R的指模疊疊樂後, 就很清楚了解到D4的指板己經修好了, 讚

沒事才做木工 發表在 痞客邦 留言(15) 人氣()

年前去JONES大那裡去LDS

他有一片很大的鋁片要送我

我覺得太大了, 沒法處理就謝謝他的好意

現在想要大改我的Sherline小銑床, 又去要了回來

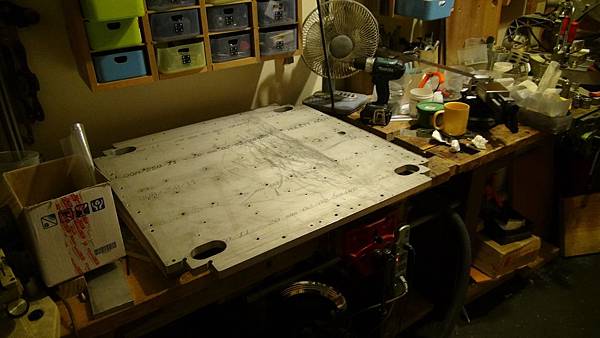

這一片真是大, 800MM X 800MM X 20MM, 足足有34公斤重

真要去買一片可能5張小朋友也搬不回來

1. 大鋁板.JPG

沒事才做木工 發表在 痞客邦 留言(5) 人氣()

Jones大的車床夾爪只有一個爪, 根本不能用

就請我在EBAY標了一個很像的夾爪

年前收到之後就知道悲劇發生了, 尺寸不合

我告訴他這個結果, 想必他一定很難過

沒想到他是樂觀派的, 告訴我做一個轉換接環試看看

對厚~我怎麼沒想到, 哈, 人老了真的不可以不承認 :

以前我還和他提過用SHERLINE的夾爪再做個轉換接環來試看看

他還是要買這個不合用的, 哈



這個年忙完了, 本來應該好好休息的

可我就沒那個命

趁空檔馬上跑進工作室開始上工

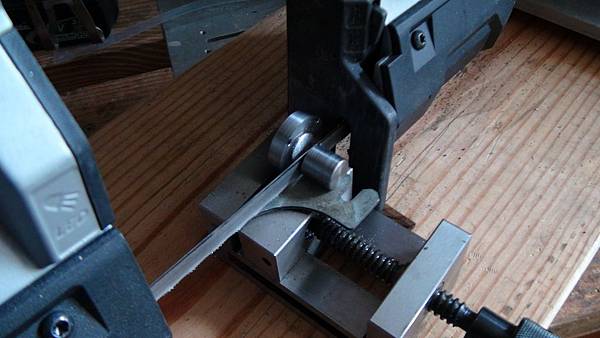

大年初一就給它鋸下去

1. 取料.JPG

沒事才做木工 發表在 痞客邦 留言(4) 人氣()

有了小型銑床和車床以後, 就可以開始製作各式的製具及小零件了

但備料時就發現用手鋸金屬真是要人命

所以去買了一台手提金屬帶鋸機

剛開始鋸金屬時覺得很不錯用, 可是鋸路很難控制

就想到要做一個支架, 方便備料時鋸出理想的SIZE

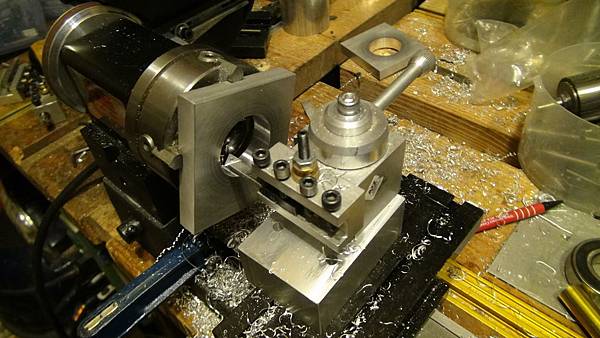

首先做兩個固定軸承的支架, 車出軸承的直徑

1. 車孔.JPG

沒事才做木工 發表在 痞客邦 留言(2) 人氣()
